NY-10KV电缆开关柜

概述

　　HDFW环网型电缆分接箱(户外箱式环网柜、开关型电缆分接箱)是用于电力电缆的联接和分接，该分支箱既保留了传统分接箱的优点，又具有环网柜的优点，是城网改造的理想设备。保积小、免维护、技术经济型、可靠性高，安装简单，使用方便。

　　产品采用SF6负荷开关、真空断路器、真空负荷开关和可触摸屏蔽型电缆接头，具有较强的有功负载及空载电缆电流的开断能力和短路电流的关合能力，并可根据用户要求配装避雷器及接地故障指示器。

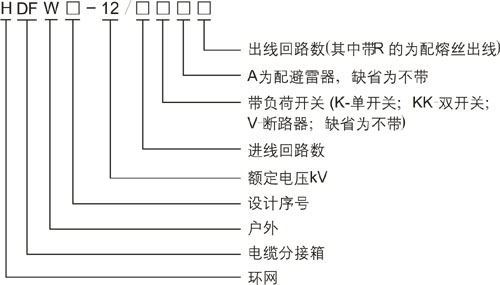

型号及含义

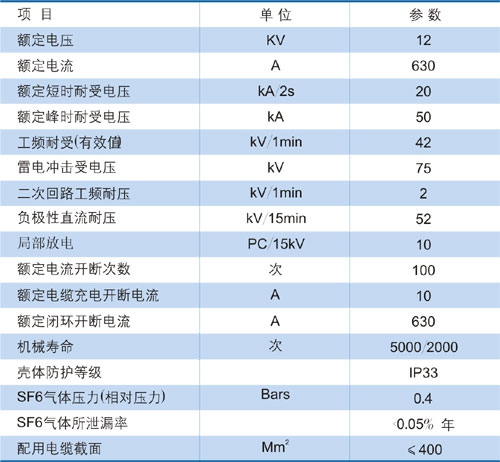

技术参数

符合标准

GB3804-2004 3-40.5kV交流高压负荷开关

GB311.1-97高压输变电充备的绝缘配合

GBll033.2-89额定电压26/35kV及以下电力电缆附件基本技术要求

GB4208-93外壳防护等级

GBll032-2000交流无间隙金属氧化锌避雷器

使用环境

海拔高度：≤2000米

环境温度：-25℃-+40℃

最大温差：≤25。C

无经常性剧烈震动或常年腐蚀的场所
